一、產品特點
機座和機床整體鑄造，布局合理，結構剛性好
帶Y軸的12工位動力刀塔，刀具更換迅速，定位精度高
12工位動力刀塔在垂直桂架上以90°上下運動
不同的電動工具支架用于鉆孔、銑削和攻絲，實現車銑復合加工

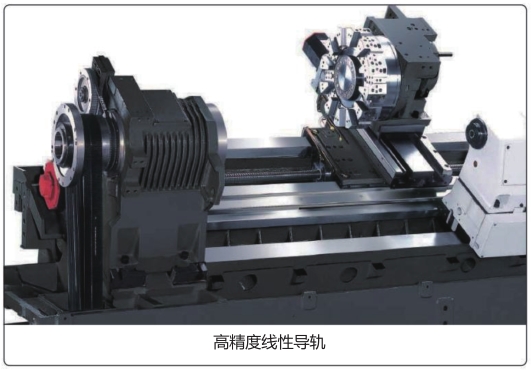

X、Z軸上的高精度線性導軌，保證了定位精度和運動穩定性
在所有X、Z、Y軸上預裝滾珠絲杠，熱變形小，傳動精度高
二、產品圖片
床身上最大回轉直徑 | 360 mm |
滑板上最大回轉直徑 | 150 mm |
最大車削長度 | 380 mm |
主軸通孔直徑 | 48mm |
主軸電機功率 | 4000 W |
主軸轉速 | 3000 r/min |
主軸類型 | A 2-5 |
X軸行程 | 320 mm |
Z軸行程 | 150 mm |
Y軸行程 | 120mm |
快速移動速度 | 15m/min |
刀塔形式 | 12 工位動力刀塔帶冷卻 |
刀具尺寸 | 20×20 mm |
鏜刀尺寸 | ?20 mm |
外形尺寸 | 1780*1400*1720 mm |
凈重 | 1200 kg |
